Dach płaski z fotowoltaiką – jak ocieplić, żeby nie żałować?

Zrównoważony rozwój i odnawialne źródła energii to pojęcia, które wymienia się dziś przez wszystkie przypadki. Pamiętajmy jednak, że ich sens nie ogranicza się do wpływu budynków na środowisko – to także bezawaryjność i trwałość na długie lata materiałów i konstrukcji, które je tworzą. W tym kontekście szczególnym wyzwaniem staje się jak ocieplić dach płaski z fotowoltaiką. Jakie ryzyka należy uwzględnić i jak je zminimalizować poprzez wybór odpowiedniego rozwiązania?

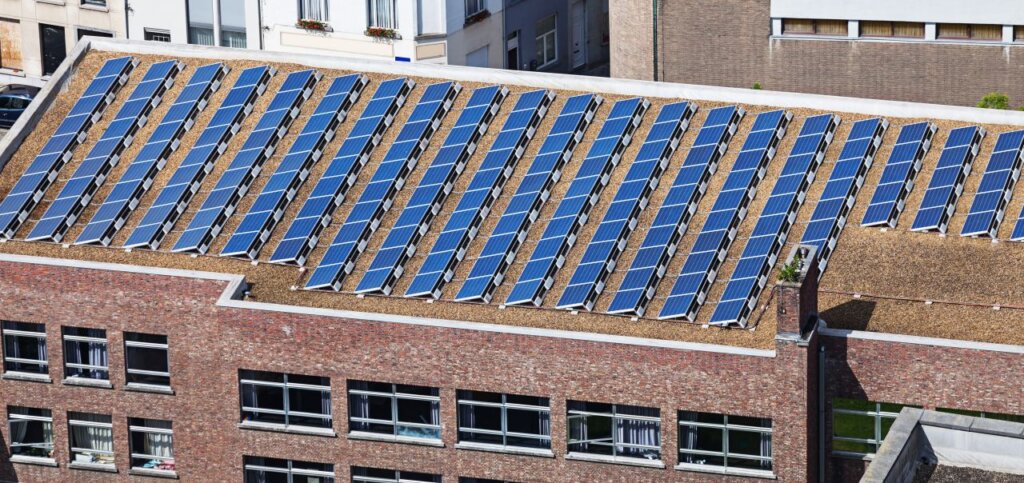

Montaż paneli słonecznych na dachu to krok, na który decyduje się coraz więcej inwestorów – zarówno tych indywidualnych, wznoszących lub modernizujących swoje domy, jak i publicznych i prywatnych, czego przykładem jest coraz więcej instalacji na dachach biurowców, centrów handlowych, szpitali czy urzędów. Aby przekonać się, z jak silnym trendem mamy w dalszym ciągu do czynienia, wystarczy rzut oka na dane Urzędu Regulacji Energetyki. W 2022 roku mikroinstalacje wprowadziły do sieci dystrybucyjnych prawie 5,8 TWh energii – to ponad dwa razy większy wolumen, niż w 2021 roku[1].

Fotowoltaika na dachu, a kwestia ocieplenia

W wielu przypadkach montaż fotowoltaiki na dachu starszego obiektu stanowi dogodną okazję, aby dołożyć dodatkową warstwę ocieplenia lub co przynajmniej zbadać stan tej już istniejącej – po to, by oprócz bardziej ekologicznych źródeł energii, poprawić samą efektywność energetyczną budynku. Jest to o tyle istotne, że inwestycja w panele słoneczne pociąga za sobą określone wymagania i wyzwania względem samej konstrukcji dachowej.

– Dachy płaskie to konstrukcje podatne na problemy, które potrafią ujawniać się dopiero po latach, a których wspólnym mianownikiem jest wilgoć. Mostki termiczne powstające w wyniku konstrukcji wsporczych instalacji lub uszkodzenia membran spowodowane bieżącą eksploatacją bądź stałymi obciążeniami mechanicznymi. – to wszystko otwiera drogę dla wody penetrującej wnętrze konstrukcji, a ta z kolei może obniżać skuteczność termoizolacji oraz sprzyjać rozwojowi grzybów czy pleśni – wyjaśnia Paweł Stempuchowski, ekspert firmy Owens Corning PAROC Polska.

Uwaga na obciążenia, wilgoć i ogień

Montaż paneli słonecznych na dachu płaskim przede wszystkim oznacza wyższe obciążenia wynikające z mechanicznego i balastowego mocowania systemu fotowoltaicznego. Pod uwagę należy wziąć wagę metalowej konstrukcji pod panele i samej fotowoltaiki. Pamiętajmy bowiem, że pojedynczy moduł to zazwyczaj obciążenie rzędu 20 kg. Przeciętne instalacje o mocy 5 kWh generują ciężar na poziomie ok. 400 kg.

Oprócz odpowiednich parametrów wytrzymałości mechanicznej, i to najlepiej przy zachowaniu możliwie niskiej wagi samej izolacji termicznej, kluczową kwestią jest to, aby przegroda była maksymalnie odporna na oddziaływanie wilgoci. A ponieważ mamy też tutaj do czynienia z – bądź co bądź – instalacjami elektrycznymi, gdzie zawsze istnieje ryzyko zwarć czy przepięć, kluczową kwestią jest zapewnienie odpowiedniej odporności ogniowej dla kluczowej z punktu widzenia budynku konstrukcji, jaką jest dach.

Wełna kamienna, czyli skuteczność i wytrzymałość w jednym

Biorąc pod uwagę wszystkie wymienione ryzyka, wyzwania i wymagania, optymalnym rozwiązaniem do ocieplenia dachu z fotowoltaiką będzie materiał lekki, trwały, odporny na wilgoć i ogień i, co oczywiste, skutecznie zatrzymujący ciepło we wnętrzach. W tę charakterystykę dobrze wpisują się systemy izolacji na bazie wełny mineralnej, ze szczególnym naciskiem na bardzo wytrzymałą wełnę kamienną.

Po pierwsze, dzięki swojej niepalności (klasa reakcji na ogień A1), wełna kamienna wytrzymuje temperatury dochodzące do 1000°C, nie przyczyniając się jednocześnie do rozprzestrzeniania ognia. Po drugie, jako materiał paroprzepuszczalny, ale niewchłaniający wody, pozwala na szybkie wysychanie konstrukcji betonowych. Po trzecie, odpowiednie dobranie grubości i gęstości płyt umożliwia stworzenie skutecznej i odpornej na deformacje warstwy termoizolacyjnej.

– W przypadku dachów płaskich z fotowoltaiką, inwestorom i projektantom polecamy system PAROC Solar, bazujący na naszych sprawdzonych płytach do izolacji stropodachów – podkreśla Paweł Stempuchowski. – Dwuwarstwowy system z wełny kamiennej o precyzyjnie dobranych parametrach termicznych i mechanicznych eliminuje ryzyko mostków termicznych, jednocześnie zapewniając stabilne i wytrzymałe podłoże pod panele słoneczne, niezależnie od zastosowanej technologii montażu. – dodaje.

Wartości współczynnika przenikania ciepła U (W/m²K) dla konstrukcji dachowych ocieplonych w systemie PAROC Solar prezentuje poniższa tabela.

[1] https://www.ure.gov.pl/pl/urzad/informacje-ogolne/aktualnosci/10970,OZE-w-ubieglym-roku-produkcja-energii-elektrycznej-w-mikroinstalacjach-wzrosla-w.html

Dach płaski z fotowoltaiką – projektowanie systemowe, nie „po fakcie”

W przypadku realizacji typu Dach płaski z fotowoltaiką kluczowe znaczenie ma podejście systemowe już na etapie projektu. Instalacja PV nie powinna być traktowana jako dodatek montowany na gotowym dachu, lecz jako element całego układu warstw – od konstrukcji nośnej, przez termoizolację, aż po hydroizolację.

Błędem, który często pojawia się na budowach, jest montaż fotowoltaiki na dachach o niezweryfikowanej trwałości warstw wodochronnych. Jeśli żywotność membrany lub papy jest krótsza niż przewidywany czas pracy instalacji PV (20–30 lat), inwestor musi liczyć się z kosztownym demontażem paneli w przyszłości. Dlatego Dach płaski z fotowoltaiką powinien być projektowany jako jeden, kompatybilny system, uwzględniający również warunki gwarancyjne producentów pokryć dachowych.

Dach płaski z fotowoltaiką a ustawienie paneli i obciążenia izolacji

Choć dach płaski z definicji nie posiada dużego spadku, ustawienie paneli fotowoltaicznych niemal zawsze wymaga zastosowania konstrukcji wsporczych z określonym kątem nachylenia. Ma to bezpośredni wpływ nie tylko na uzysk energii, ale również na obciążenie dachu.

W praktyce Dach płaski z fotowoltaiką musi przenosić:

• ciężar własny paneli i konstrukcji montażowej,
• dodatkowe obciążenia balastowe,
• obciążenia zmienne od śniegu i wiatru.

To właśnie warstwa termoizolacyjna przenosi te siły na konstrukcję nośną. Dlatego izolacja powinna charakteryzować się wysoką odpornością na ściskanie i długotrwałe obciążenia punktowe. Zbyt miękka izolacja może prowadzić do trwałych odkształceń, powstawania zastoin wody i przyspieszonej degradacji hydroizolacji.

Odwodnienie i spadki – newralgiczny punkt przy dachach płaskich z PV

Jednym z najczęściej pomijanych aspektów w realizacjach typu Dach płaski z fotowoltaiką jest prawidłowe odwodnienie połaci. Konstrukcje pod panele, balast oraz prowadzenie tras kablowych nie mogą zakłócać spływu wody do wpustów dachowych.

Brak drożności odwodnienia prowadzi do:

• długotrwałego zalegania wody,
• zwiększonego obciążenia termoizolacji,
• przyspieszonego starzenia się warstw hydroizolacyjnych.

Dlatego już na etapie projektu należy zaplanować układ paneli tak, aby zachować dostęp do wpustów dachowych i umożliwić ich regularne czyszczenie. W dobrze zaprojektowanym układzie Dach płaski z fotowoltaiką nie utrudnia konserwacji, lecz ją umożliwia.

Bezpieczeństwo pożarowe – materiały izolacyjne mają znaczenie

Instalacje fotowoltaiczne w naturalny sposób zwiększają ryzyko pożarowe, zwłaszcza w strefach przejść kablowych i przy ewentualnych uszkodzeniach instalacji elektrycznej. Z tego powodu Dach płaski z fotowoltaiką powinien być wyposażony w izolację termiczną o jak najwyższej klasie reakcji na ogień.

Stosowanie materiałów niepalnych w warstwach dachu:

• ogranicza rozprzestrzenianie się ognia,
• zwiększa bezpieczeństwo użytkowników obiektu,
• ułatwia spełnienie wymagań przepisów i warunków ubezpieczeniowych.

W praktyce coraz częściej rekomenduje się rozwiązania, które łączą wysoką wytrzymałość mechaniczną z odpornością ogniową, szczególnie w obiektach komercyjnych i przemysłowych, gdzie Dach płaski z fotowoltaiką staje się standardem.

Eksploatacja i serwis – dach musi „pracować” przez lata

Dobrze zaprojektowany Dach płaski z fotowoltaiką to nie tylko kwestia montażu, ale także wieloletniej eksploatacji. Regularne przeglądy dachu i instalacji PV pozwalają wcześnie wykryć:

• uszkodzenia hydroizolacji,
• deformacje warstw izolacyjnych,
• poluzowane elementy konstrukcji montażowej.

Już na etapie projektu warto przewidzieć bezpieczne ciągi komunikacyjne oraz strefy serwisowe, które umożliwią poruszanie się po dachu bez ryzyka uszkodzenia izolacji. To szczególnie istotne w obiektach, gdzie instalacja PV zajmuje dużą część powierzchni dachu.
