Montaż dachówek fotowoltaicznych Electrotile – przewodnik dla dekarza

W czasach rosnących cen energii i coraz większego zainteresowania fotowoltaiką, wielu inwestorów stoi przed dylematem: jak połączyć estetyczny dach z produkcją prądu? Standardowe instalacje fotowoltaiczne, montowane na gotowym dachu, często psują jego wygląd. Co więcej, tradycyjny montaż paneli wiąże się z ingerencją w poszycie dachowe, co może prowadzić do problemów z gwarancją. Na szczęście pojawia się coraz więcej innowacyjnych rozwiązań, które łączą funkcje pokrycia dachowego z produkcją energii.

Jednym z takich rozwiązań jest system eTile – blachodachówka i blacha na rąbek ze zintegrowanymi ogniwami fotowoltaicznymi, produkowana w Polsce przez firmę Electrotile. Co ważne dla dekarzy – montaż tego systemu opiera się na znanych i sprawdzonych technikach dekarskich.

Dwa systemy – te same zasady

System eTile występuje w dwóch podstawowych wariantach:

• eTile Classic – blachodachówka fotowoltaiczna o wyglądzie zbliżonym do tradycyjnej dachówki
• eTile Flat – system oparty na blasze na rąbek stojący

Oba systemy montuje się podobnie jak ich tradycyjne odpowiedniki. Kluczową różnicą jest obecność koryt kablowych pod powierzchnią dachu oraz konieczność właściwego połączenia elementów fotowoltaicznych – ale tym zajmuje się już elektryk.

Przygotowanie do montażu

Przed rozpoczęciem prac należy zwrócić uwagę na kilka kluczowych elementów:

1. Konstrukcja dachu
2. Minimalna wysokość kontrłat i łat: 40 mm (ze względu na koryta kablowe)
3. Rozstaw łat:
   1. dla eTile Classic: 400 mm
   1. dla eTile Flat: 240 mm
4. Konieczność wymiany membrany i łat przy renowacji
5. Komponenty systemu
6. Moduły pełnowymiarowe (eTile Classic PV8 lub eTile Flat Full)
7. Moduły połówkowe (eTile Classic PV4 lub eTile Flat Half)
8. Elementy nieaktywne (bez ogniw) do wykończenia
9. System koryt kablowych
10. Standardowe obróbki blacharskie
11. Niezbędne narzędzia
12. Standardowe narzędzia dekarskie
13. Nożyce wibracyjne lub inne narzędzia do cięcia blachy nie generujące wysokiej temperatury
14. Wkrętarka z odpowiednimi końcówkami

Co istotne – montaż części dekarskiej nie wymaga specjalistycznej wiedzy z zakresu fotowoltaiki. Połączeniem elektrycznym zajmuje się wykwalifikowany elektryk, więc dekarz może skupić się na tym, co robi najlepiej – prawidłowym wykonaniu pokrycia dachowego.

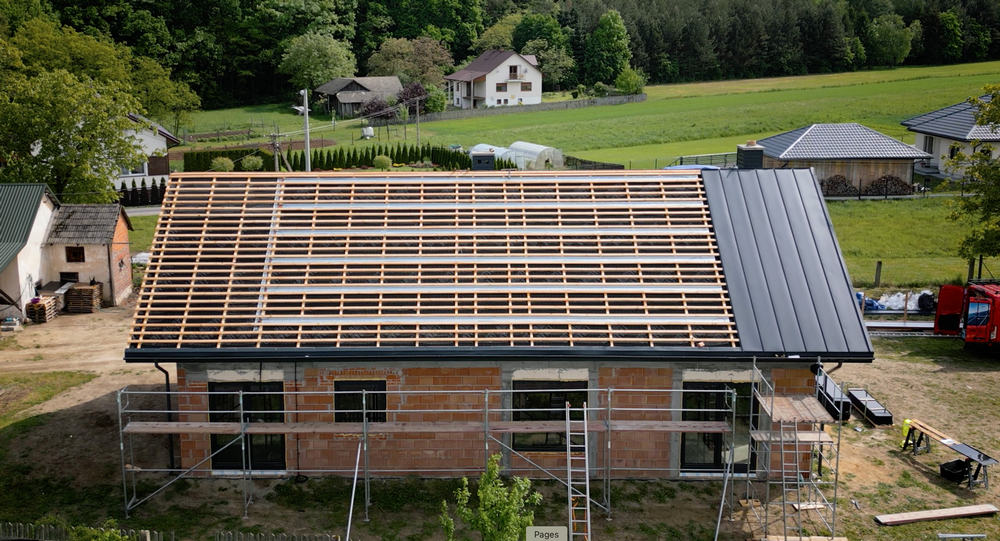

Etap 1: Przygotowanie podłoża

Pierwszym krokiem jest właściwe przygotowanie konstrukcji dachu. Szczególną uwagę należy zwrócić na:

• Montaż membrany paroprzepuszczalnej, rozpoczynając od okapu. Membrana powinna wystawać około 200 mm poza krawędzie szczytowe.
• Instalację kontrłat o minimalnym wymiarze 40×60 mm – jest to kluczowe ze względu na późniejszy montaż koryt kablowych.
• Precyzyjny montaż łat z zachowaniem odpowiednich rozstawów (400 mm dla eTile Classic lub 240 mm dla eTile Flat).
• Dodatkową łatę przy okapie jako podstawę pod haki rynnowe i pas nadrynnowy.

Etap 2: System koryt kablowych

To element odróżniający montaż eTile od tradycyjnego pokrycia. Koryta kablowe służą do bezpiecznego prowadzenia okablowania systemu fotowoltaicznego:

• Pionowe koryto kablowe (100×35 mm) montuje się po lewej stronie połaci.
• Poziome koryta (150×35 mm) instaluje się w poprzek połaci co cztery łaty.
• Koryta mocuje się do kontrłat wkrętami do drewna Ø4×30 co 150-200 mm.
• Ważne: koryta nie mogą mieć ostrych krawędzi mogących uszkodzić przewody.

Etap 3: Montaż pierwszego rzędu

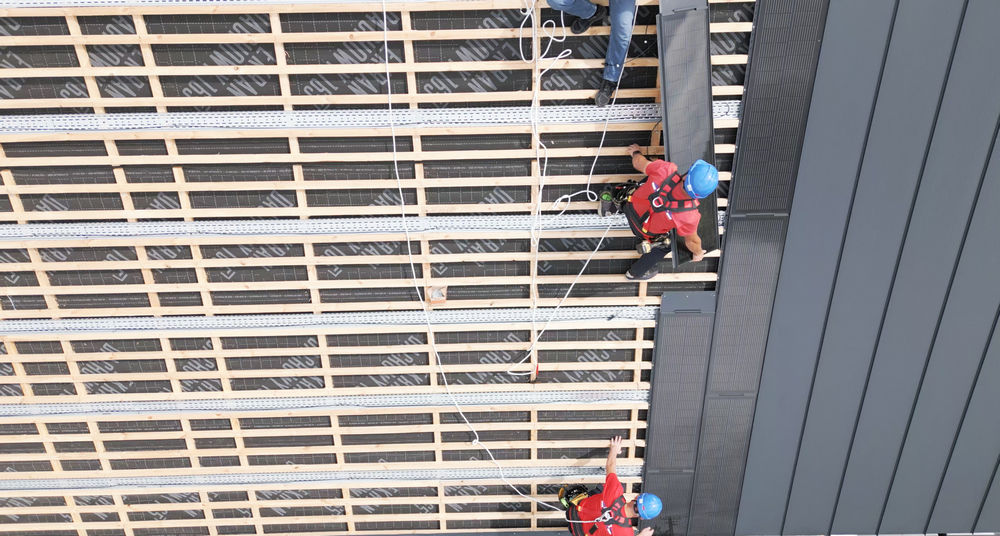

Montaż modułów eTile rozpoczyna się od prawej strony połaci:

• Pierwszy rząd przy okapie rozpoczynamy od standardowej blachy (bez modułów PV).
• Zachowujemy 5 mm odstępu między pasem startowym a zaciągiem panelu.
• Używamy systemowych haftr i wkrętów 4,2×25 mm.
• Wkręty muszą być posadowione w środkowej części wrębu.

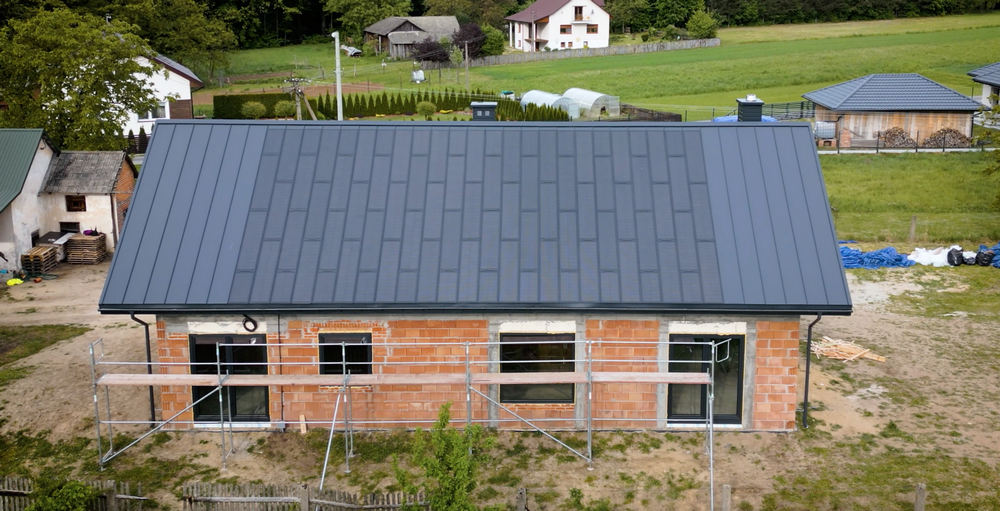

Etap 4: Montaż modułów fotowoltaicznych

To kluczowy etap pracy:

• Moduły montujemy kolejno od prawej do lewej strony.
• Każdy moduł ma fabrycznie zainstalowane złącza elektryczne.
• Przy montażu kolejnych modułów zwracamy uwagę na właściwe połączenie zakładek.
• W miejscach wymagających docięcia (komin, okna) stosujemy moduły połówkowe lub elementy nieaktywne.

Najważniejsze zasady montażu

Na podstawie naszego wieloletniego doświadczenia w szkoleniu dekarzy, wyróżniliśmy kilka kluczowych zasad, które gwarantują sukces montażu:

1. Planowanie przed montażem
2. Dokładnie zapoznaj się z planem rozłożenia modułów dostarczonym przez producenta
3. Sprawdź kompletność wszystkich elementów systemu
4. Zweryfikuj wymiary dachu z projektem
5. Upewnij się, że konstrukcja dachu spełnia wymagania techniczne
6. Praca z modułami fotowoltaicznymi
7. Moduły przenoś zawsze w pozycji poziomej, najlepiej w dwie osoby
8. Unikaj uderzania i zarysowania powierzchni szklanej
9. Nie demontuj Junction Boxów (skrzynek przyłączeniowych)
10. Przewody elektryczne układaj w korytach bez naprężeń
11. Obróbki blacharskie i wykończenie
12. Stosuj standardowe obróbki systemowe jak przy zwykłej blachodachówce
13. Pamiętaj o właściwym wykonaniu obróbek przy kominach i oknach
14. Zachowaj szczególną staranność przy montażu rynien – system musi skutecznie odprowadzać wodę
15. Gąsiory montuj tak samo jak w przypadku tradycyjnego pokrycia

Współpraca z elektrykiem

To co wyróżnia montaż systemu eTile, to konieczność współpracy z elektrykiem. Podział zadań jest jednak jasny:

Zakres prac dekarza:

• Kompletny montaż pokrycia dachowego
• Instalacja systemu koryt kablowych *
• Właściwe ułożenie przewodów w korytach *

* przy pierwszej instalacji ekspert techniczny przeprowadza szkolenie na budowie)

Zakres prac elektryka:

• Podłączenie przewodów do falownika
• Montaż zabezpieczeń AC i DC
• Połączenie systemu z rozdzielnią główną
• Uruchomienie i testy instalacji

Program partnerski dla dekarzy

Electrotile oferuje atrakcyjny program współpracy dla dekarzy, który obejmuje:

• Szkolenie techniczne z montażu systemów eTile
• Wsparcie przy pierwszych realizacjach
• Materiały techniczne i marketingowe
• Dodatkowe wynagrodzenie za polecanie systemu (5000 zł za pierwszą realizację) – wspólna sprzedaż systemu klientowi

ELECTROTILE – Polski producent innowacyjnych pokryć dachowych

Electrotile to polska firma produkcyjna z siedzibą w Górze Kalwarii pod Warszawą, która od 2009 roku specjalizuje się w innowacyjnych rozwiązaniach fotowoltaicznych zintegrowanych z materiałami budowlanymi.

Nasze flagowe produkty – blachodachówka fotowoltaiczna eTile Classic i blacha na rąbek eTile Flat – powstają w nowoczesnym zakładzie produkcyjnym o powierzchni 4000 m², wyposażonym w zautomatyzowane linie produkcyjne. Do produkcji wykorzystujemy wyłącznie komponenty najwyższej jakości od renomowanych dostawców europejskich:

• Stal od SSAB i ThyssenKrupp
• Złącza MC4 od szwajcarskiej firmy Stäubli
• Specjalistyczne szkło solarne z Niemiec

Jakość naszych produktów została doceniona licznymi nagrodami, w tym prestiżową Red Dot Design Award. Co jednak najważniejsze dla dekarzy – nasze rozwiązania bazują na sprawdzonych technologiach dekarskich. Blachodachówka eTile Classic wykorzystuje popularne wzory blachodachówek, a eTile Flat opiera się na systemie blachy na rąbek stojący. Dzięki temu montaż części dekarskiej nie wymaga specjalistycznej wiedzy – wystarczy krótkie przeszkolenie.

Electrotile posiada własny dział badawczo-rozwojowy, który stale udoskonala produkty w oparciu o feedback od wykonawców i inwestorów. Posiadamy showroomy w Polsce i kilku krajach europejskich, gdzie można zobaczyć nasze rozwiązania „na żywo”. Oferujemy kompleksowe wsparcie dla dekarzy – od szkoleń technicznych po wsparcie w pozyskiwaniu klientów.

Nasze doświadczenie to:

• Ponad 5000 zrealizowanych instalacji fotowoltaicznych
• Sieć showroomów w 6 krajach Europy
• Kilkanaście wdrożonych innowacji technologicznych
• Własna produkcja w Polsce
• Pełne wsparcie techniczne i handlowe dla wykonawców

Stawiamy na długoterminową współpracę z dekarzami, oferując atrakcyjny program partnerski i możliwość rozwoju w rosnącym segmencie rynku pokryć dachowych zintegrowanych z fotowoltaiką.

Więcej na www.electrotile.com/pl
